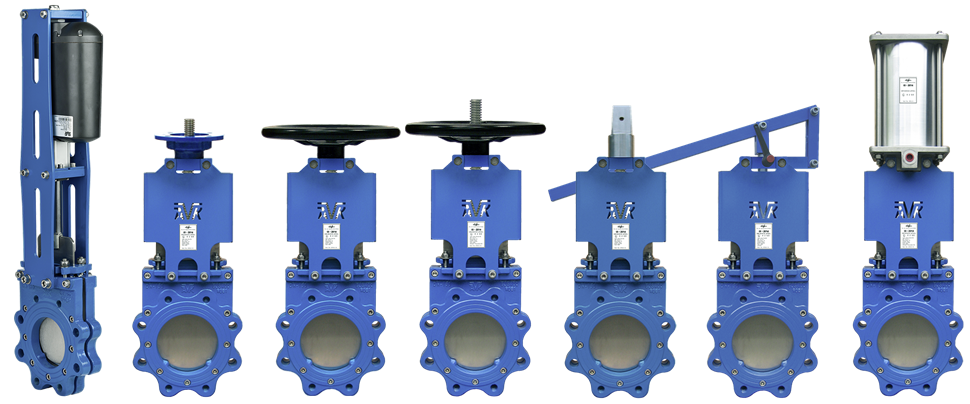

La gamma di saracinesche a ghigliottina AVK

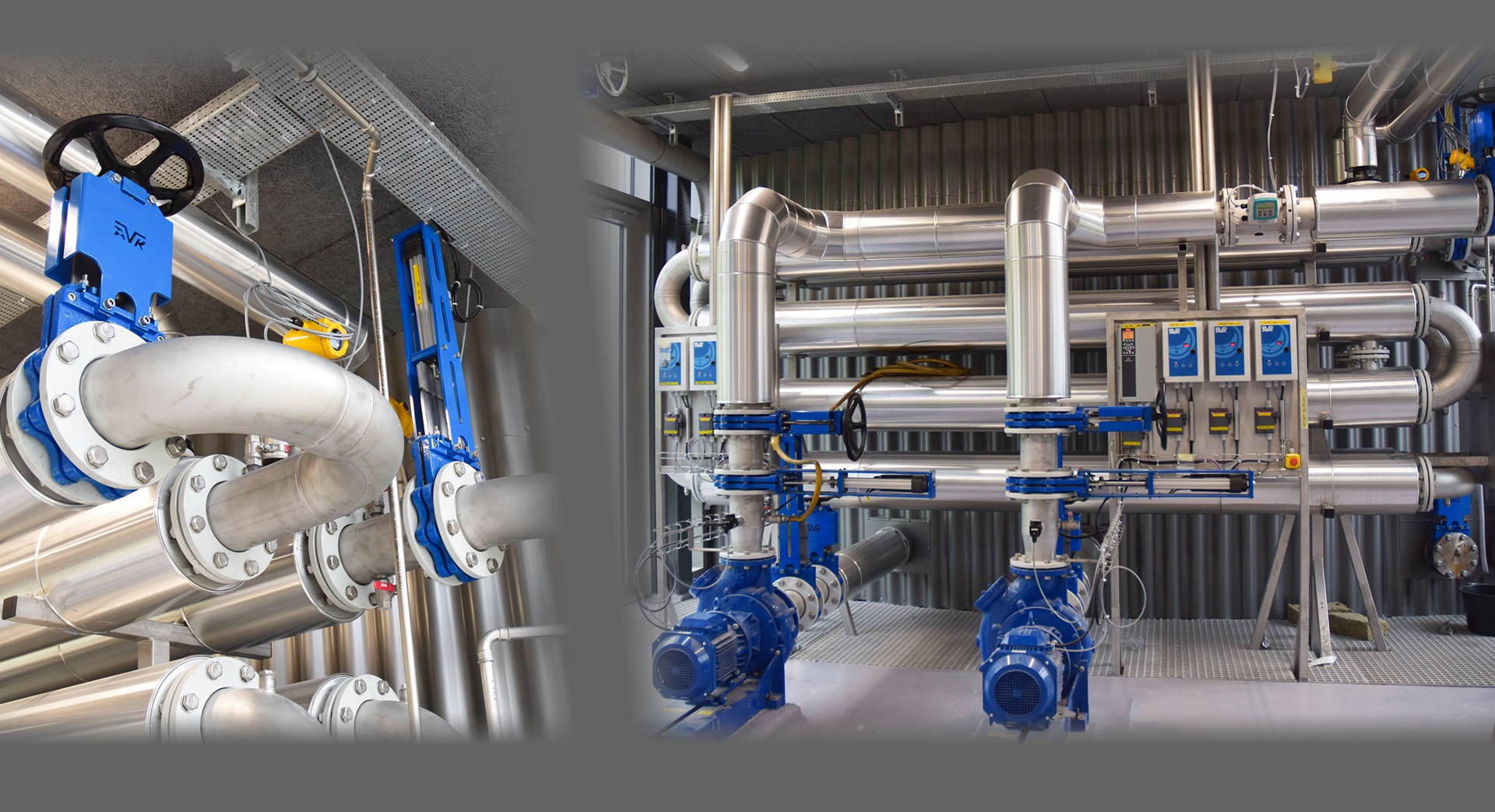

Le saracinesche a ghigliottina sono particolarmente utili nelle applicazioni per acque reflue

Le saracinesche a ghigliottina sono progettate per funzionare in alcuni degli ambienti più difficili e principalmente per servizi di on-off e isolamento in sistemi con elevato contenuto di solidi sospesi. Sono particolarmente utili per la gestione di fanghi oltre a fluidi viscosi, corrosivi e abrasivi e sono quindi spesso utilizzate in applicazioni per acque reflue e biogas poiché sono progettate con una lama affilata per tagliare liquidi pesanti.

Saracinesche a ghigliottina con materiali di alta qualità ed eccellenti caratteristiche di progettazione

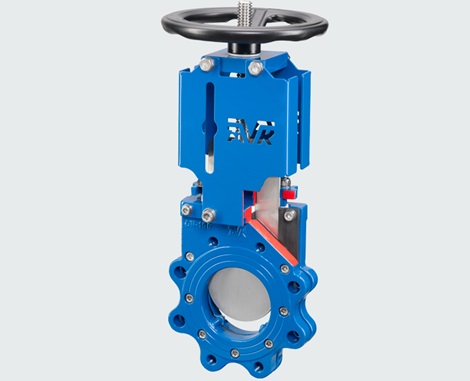

Sono valvole a passaggio totale che consentono un facile passaggio di liquidi di qualsiasi viscosità e non ci sono cavità del corpo sotto lama in cui il fluido può raccogliersi. Le valvole sono autopulenti poiché le particelle vengono spinte fuori dalla lama quando la valvola si apre e possono essere forniti raschiatori e coni deflettori per fluidi particolati o abrasivi per una protezione extra della guarnizione di tenuta. Inoltre, la guarnizione di tenuta superiore è sostituibile, il che consente la sostituzione della guarnizione senza smontare la valvola.

Il design di queste valvole è semplice e consente una facile manutenzione ed essendo bidirezionali, consentono l'installazione senza alcuna restrizione per quanto riguarda la direzione del flusso. Una tenuta protetta, materiali di alta qualità e un passaggio totale e semplice portano a grandi prestazioni e una lunga durata.

Le nostre saracinesca ghigliottina sono di serie con corpo in ghisa sferoidale e sede in NBR e, opzionalmente, in altri materiali come corpo in acciaio inossidabile e sede in FKM, PTFE, EPDM, gomma naturale o poliuretano a seconda del fluido e della temperatura di esercizio (NBR max. 80˚ C, PTFE max. 220˚ C, FKM max. 260˚ C). Le valvole sono rivestite con resina epossidica fusa per una protezione ottimale.

Riepilogo delle caratteristiche

• Approvato ATEX (94/9/94EC)
• Bidirezionale
• Passaggio totale e fondo liscio
• Guarnizione NBR rinforzata a forma di U
• Supporti saracinesca integrati nel corpo
• Design sottile e peso ridotto
• Raschiatore come optional extra
• Albero protetto con gioghi predisposti per sensori induttivi e microinterruttori
• Collegamento albero/lama con dadi autobloccanti
• Tenuta superiore sostituibile
• Rondelle sotto i bulloni secondari proteggono il rivestimento
